Sensor de presença em várias lâmpadas, como ligar?

Em Comandos elétricos por Henrique Mattede

Como fazer para ligar um circuito de iluminação com uma corrente maior que 10A? É possível ligar mais de uma lâmpada com apenas um sensor de presença? Neste artigo do Mundo da Elétrica vamos mostrar que com poucos componentes é possível resolver este problema. Então, vamos lá pessoal!

Apenas um Interruptor funciona?

Caso você não saiba, a maioria dos interruptores suportam uma corrente elétrica de no máximo 10A. Em uma situação que temos um circuito de iluminação com mais de 10A, uma das opções que nos resta é usar mais de um interruptor para esse circuito.

Leia também

Então, é impossível acender um circuito de iluminação com mais de 10A com apenas um interruptor? É possível sim! E para resolver isso a gente pode usar um contator.

Contator: O que é?

Comando para o Sensor acender várias Lâmpadas.

Veja o que é um Contator!

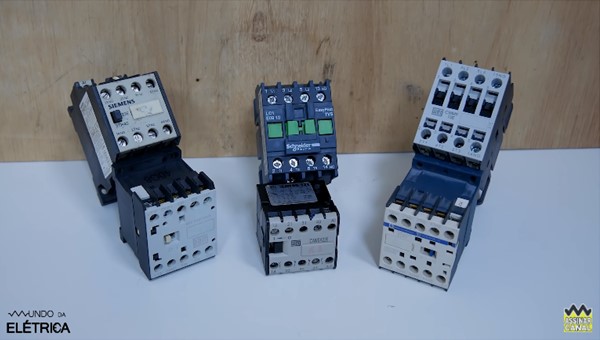

O contator é um componente elétrico muito usado em circuitos de comandos elétricos para o acionamento dos motores elétricos.

Se você não sabe o que é um contator, aqui no site e no nosso canal temos vários vídeos/artigos falando sobre o contator, a sua utilização, ligação, características e etc.

Contator: Bornes

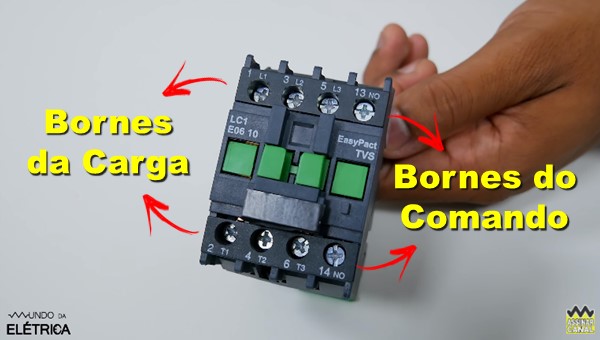

Neste contator da imagem abaixo temos três bornes que são usados para ligar as cargas trifásicas, mas também podem ser usados um ou dois bornes para as cargas monofásicas e bifásicas. O último borne é para o comando, que pode ser normalmente aberto (NA), normalmente fechado (NF) ou comutar entre os dois estados.

Comando para o Sensor acender várias Lâmpadas.

Separação dos Bornes do Contator.

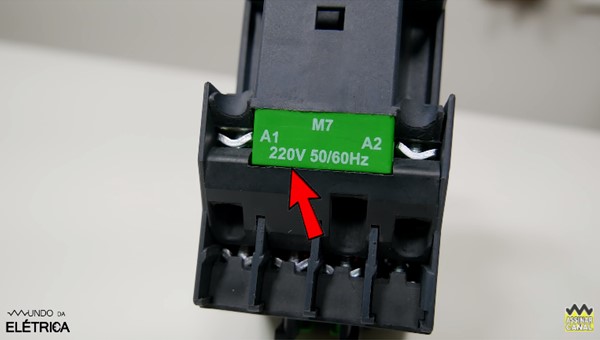

Abaixo destes bornes temos outros dois bornes, o A1 e o A2. Eles são responsáveis por alimentar a bobina do contator, que no nosso caso deve ser alimentada com 220V.

Comando para o Sensor acender várias Lâmpadas.

Bornes de Alimentação e Tensão do Contator.

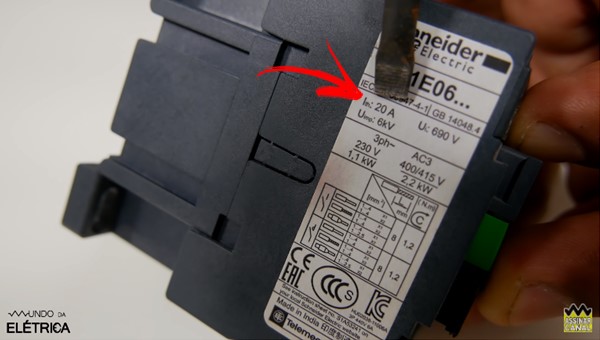

Agora é possível entender o porque de usar um contator! Podemos ver nesta etiqueta no lado do contator a corrente elétrica suportada pelo contador, que neste caso é de 20A.

Comando para o Sensor acender várias Lâmpadas.

Corrente máxima do Contator.

Isso quer dizer que os contatos de carga deste contator aceitam correntes de até 20A.

Contator: Exemplo de Uso

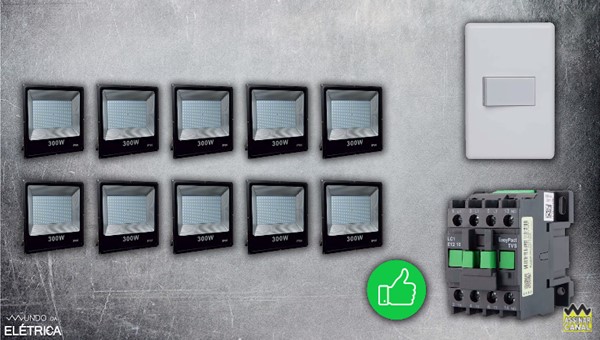

Veja este exemplo de um circuito com 10 refletores de 220V com a potência de 300W cada! Para acender os refletores com apenas um interruptor será necessário usar um contator, para não sobrecarregar o interruptor.

Comando para o Sensor acender várias Lâmpadas.

Exemplo de Carga para um Interruptor.

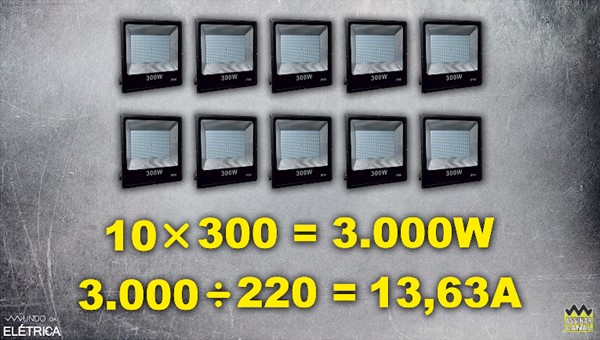

Com 10 refletores de 300W, o total da potência do circuito é 3.000W. Quando dividido por 220V, podemos ver que a corrente elétrica do circuito é de aproximadamente 13,63A.

Comando para o Sensor acender várias Lâmpadas.

Realização do Cálculo do Exemplo.

A corrente suportada pelo interruptor é de até 10A, então supostamente ele não pode ser usado nesse circuito. Aí que entra o contator, e o esquema de ligação dele é bem simples!

Contator para a Iluminação: Ligação

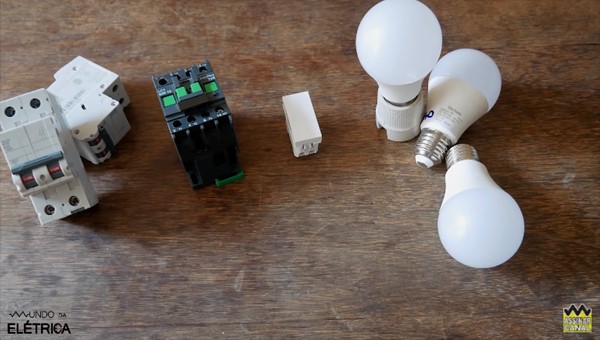

Para esse esquema, nós usamos 2 disjuntores bifásicos, um contator, um interruptor e as lâmpadas, que representam a nossa carga.

Comando para o Sensor acender várias Lâmpadas.

Dispositivos que usamos para o exemplo.

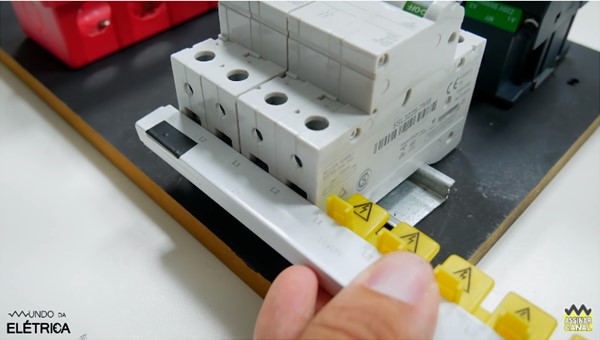

Primeiro é preciso alimentar os disjuntores, e para isso usamos um barramento tipo pente bipolar! Um disjuntor é responsável pela proteção da carga e o outro pela proteção do comando.

Comando para o Sensor acender várias Lâmpadas.

Ligando Disjuntores com Barramento Pente.

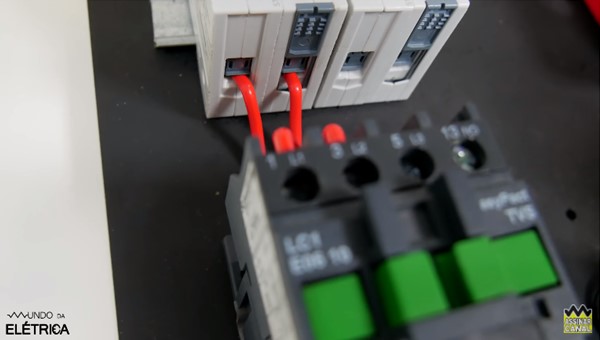

Das saídas do disjuntor da carga saem dois cabos, que vão para o L1 e o L2 do contator.

Comando para o Sensor acender várias Lâmpadas.

Disjuntor da Carga conectado ao Contator.

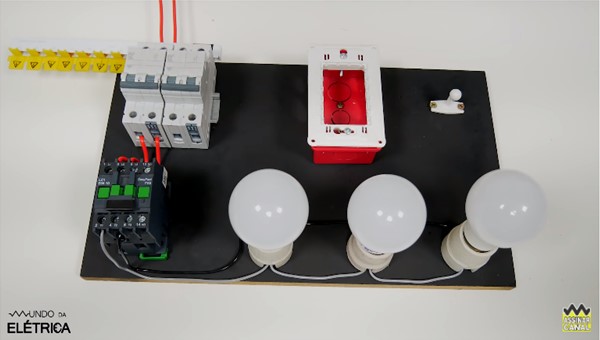

Das saídas T1 e T2 do contator saem dois cabos, que vão ser ligados nas lâmpadas, e com isso o circuito da carga está pronto.

Comando para o Sensor acender várias Lâmpadas.

Primeira parte da Ligação do Circuito.

Comando para a Iluminação

Agora vem a parte do comando! Veja que do disjuntor do comando saem dois cabos.

Comando para o Sensor acender várias Lâmpadas.

Conectando o Disjuntor diretamente ao Contator.

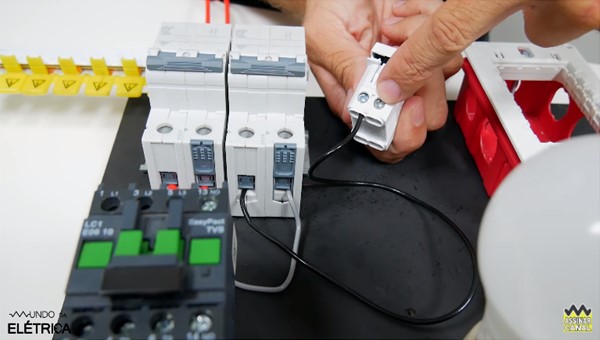

Um cabo vai para o borne A2 da bobina do contator, e o outro cabo vai para o interruptor.

Comando para o Sensor acender várias Lâmpadas.

Conectando o Disjuntor ao Interruptor.

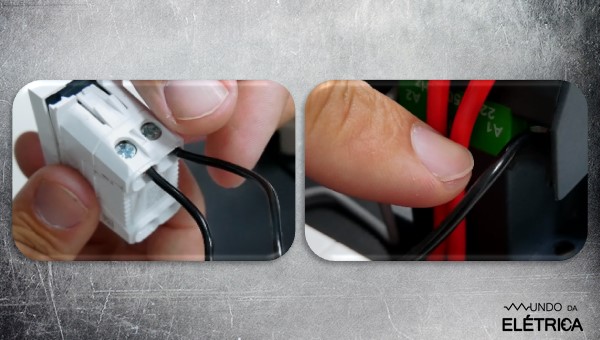

Da saída do interruptor basta levar o cabo para o borne A1 do contator e pronto!

Comando para o Sensor acender várias Lâmpadas.

Conectando Retorno do Interruptor no Contator.

Quando o circuito está energizado e o interruptor é acionado, o contator retrai a bobina fechando os contatos e acende as lâmpadas.

Iluminação com o Sensor!

Uma pergunta que provavelmente você está se fazendo é: Como ligar este circuito com um sensor? Como o circuito de carga já está pronto, o resto é bem simples! Só é necessário substituir o interruptor pelo sensor.

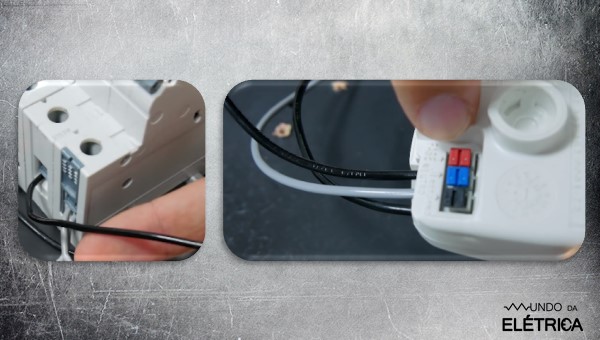

Como o nosso sensor só suporta 320W, então seria impossível ligar esse circuito somente com ele. O cabo que vem do disjuntor do comando, que foi ligado no interruptor, será retirado e ligado no borne vermelho do sensor.

Comando para o Sensor acender várias Lâmpadas.

Conectando o Sensor no lugar do Interruptor.

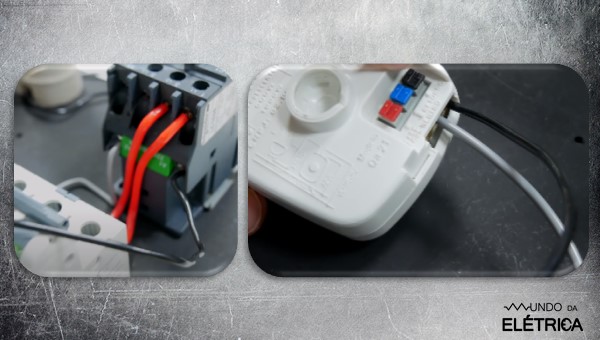

O cabo que saía do interruptor e ia para A1 vai ser ligado no borne preto do sensor.

Comando para o Sensor acender várias Lâmpadas.

Sensor no Comando de muitas Lâmpadas.

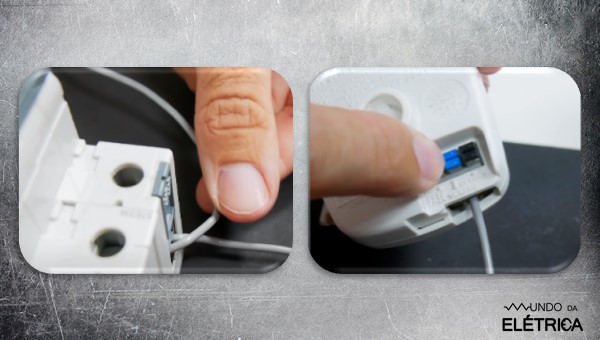

É preciso alimentar também o sensor. Por isso, derivamos um cabo do disjuntor no mesmo lugar que foi para o A2 do contator e o ligamos no borne azul do sensor.

Comando para o Sensor acender várias Lâmpadas.

Alimentação do Sensor de Presença.

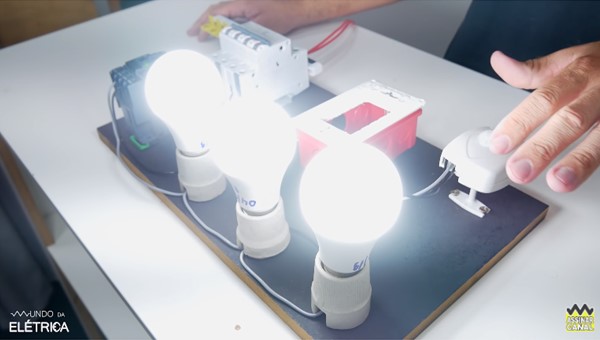

Agora as lâmpadas só acendem quando tem algum movimento no ambiente. Simples e fácil, não é mesmo?

Comando para o Sensor acender várias Lâmpadas.

Funcionamento do Circuito com o Sensor!

Para você continuar aprendendo sobre sensores, vamos deixar um vídeo do Mundo da Elétrica a seguir. Conhecer todos os tipos de sensores é fundamental para se destacar na sua área.

Esperamos ter ajudado com este artigo! Se tiver gostado, compartilhe o artigo nas suas redes sociais e se comente aqui alguma possível dúvida ou sugestão. Continue acessando o site do Mundo da Elétrica para conhecer mais sobre eletricidade, e não perca a oportunidade de nos seguir nas redes sociais, porque tem conteúdo exclusivo lá!
