Diagrama completo de comando manual automático!
O que você sabe sobre partida automática e manual para bombas? A partida manual automática para um comando é uma ligação muito importante, e aqui no site nós recebemos vários pedidos para explicar como funciona este comando. Por isso, o Mundo da Elétrica decidiu falar sobre isso no artigo de hoje. Então, vamos lá pessoal!
Partida Manual Automática para Bomba D’água
O segredo deste comando basicamente é o uso de uma chave de três posições para selecionar entre as linhas de comandos.
Vamos ter duas linhas: uma linha que faz o comando funcionar todo automaticamente através de condições, e uma outra que aciona o comando sem necessitar de condições automáticas.
Leia também
Neste caso, o comando é de uma chave para partidas de bombas, que inclusive já fizemos vídeos no nosso canal mostrando essa chave como uma solução pronta de partida para bombas d’água.
O diagrama geral não é tão complicado quanto parece, mas para ficar mais fácil de entender, vamos separar o diagrama em dois:
- Diagrama de carga
- Diagrama de comandos
Diagrama de Carga
No diagrama de carga temos a ligação da carga da bomba. É muito importante entendermos as proteções desta parte do comando, e por isso vamos falar delas!
A primeira proteção é o disjuntor, que protege tanto a parte de carga quanto a parte de comando contra curtos-circuitos. Em seguida, temos um DPS para a proteção contra os surtos na rede elétrica, e até na própria partida do motor da bomba.
A próxima proteção acoplada ao contator é a proteção contra sobrecarga, que é feita através do relé térmico. O uso do contato de proteção é muito importante para a proteção do comando!
Aqui no site e também no nosso canal do Youtube temos vídeos falando detalhadamente do dimensionamento do relé térmico, também chamado de relé de sobrecarga, além de outros componentes dos comandos elétricos.
E por fim, temos o relé de nível que protege a bomba contra a falta de água no reservatório inicial. Veja na imagem abaixo que o diagrama de carga se parece muito com qualquer partida de motor, seguindo os mesmos princípios!
Diagrama de Comandos

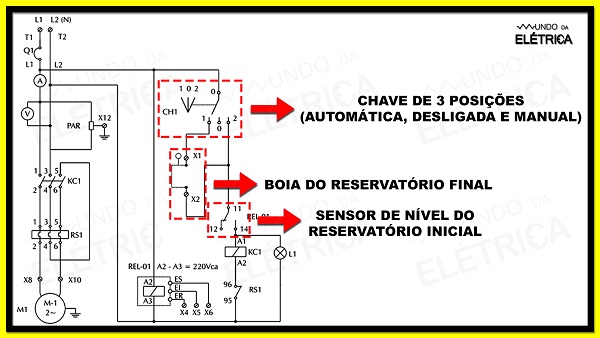

O diagrama de comandos é o que gera mais dúvidas e o que tem mais detalhes. Basicamente, temos três componentes principais para entender como funcionam os sistemas automáticos-manuais.
O primeiro e o mais importante é a chave de três posições! Esta é uma chave que tem três posições fixas e na parte traseira, tem dois contatos normalmente abertos, um na primeira posição e outro na terceira posição. A posição do meio fica sempre vazia e sem contatos, proporcionando um estado desligado.
O segundo componente é uma boia ou sensor de nível de contato seco (este tipo de contato é um contato que é aberto ou é fechado) para desligar o circuito quando o reservatório final estiver cheio. E como terceiro componente, temos o contato reversível do sensor de nível, ou seja, um contato que pode ficar aberto ou fechado dependendo do momento.
Posição Automática
Quando a posição 1 da chave, que é a posição automática é selecionada, a corrente elétrica percorre o circuito pelo caminho à esquerda do diagrama de comandos. Nesta linha de comando, existem duas condições para o acionamento do contator, que neste caso aciona a bomba d’água.
- A condição 1 é a boia do reservatório final, que deve indicar quando fechada, que o reservatório final ainda tem espaço para líquidos.
- A condição 2 é que o sensor de nível indique o nível de água no reservatório inicial, também através de um contato normalmente aberto.
Em resumo, a posição 1 automática, depende da boia do reservatório final para ligar e desligar o circuito, fazendo o controle do nível do reservatório inicial através do relé de nível.
Posição Manual
Quando a posição 2 da chave, que é a posição manual é selecionada, a corrente elétrica percorre o circuito pelo caminho à direita do diagrama de comandos.
Nesta linha de comando, a única condição é que o reservatório inicial tenha o líquido indicado pelo relé de nível. Desta forma, a bomba fica protegida o tempo todo contra a falta de líquidos!
O contato normalmente fechado do relé de sobrecarga abre o circuito em qualquer uma das posições em caso de sobrecarga, impedindo o funcionamento do circuito e da partida da bomba, independente se está na posição 1 ou 2.
Nós mostramos aqui o diagrama de um comando de partida manual automática de uma bomba d’água, e ver na prática o funcionamento de um comando para bombas vai te ajudar ainda mais nesse aprendizado. Para isso, basta assistir o vídeo abaixo do Mundo da Elétrica, aproveite para se inscrever e deixar o like no vídeo.
Esperamos que tenha gostado deste artigo, compartilhe ele com os seus amigos e nos siga nas nossas redes sociais para ver conteúdos exclusivos!
Se tiver ficado alguma dúvida ou sugestão, não esqueça de deixá-la nos comentários para a gente. Se quiser continuar aprendendo sobre essa vasta área da eletricidade, é só continuar acompanhando o site do Mundo da Elétrica!
