Como ligar várias lâmpadas em um interruptor? Resolvido!

Em Comandos elétricos por Henrique Mattede

Caso você não saiba, a maioria dos interruptores suportam apenas uma corrente elétrica de 10A. Então, em uma situação que temos um circuito de iluminação com mais de 10A, uma das opções que nos resta é usar mais de um interruptor para esse circuito. Neste artigo o Mundo da Elétrica mostra como acender um circuito de iluminação com mais de 10A com apenas um interruptor.

Contator

A dúvida de muitos eletricistas predial é como fazer para ligar um circuito de iluminação com corrente maior que 10A usando um interruptor! Para resolver isso a gente pode usar um contator, que é um componente elétrico muito usado em circuitos de comandos elétricos para acionamento de motores elétricos.

Leia também

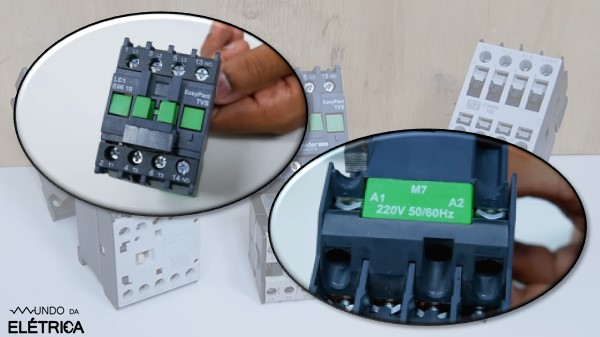

Os contatores são um conjunto de contatos que são acionados por eletroímã, que geralmente tem três bornes que são usados para ligar cargas trifásicas. Porém, também pode ser usado um ou dois bornes para cargas monofásicas e bifásicas, e o outro borne para comando que pode ser normalmente aberto ou fechado. Os contatores também têm dois bornes A1 e A2 que são responsáveis por alimentar a bobina do contator.

Os contatores são um conjunto de contatos que é acionado por eletroímã.

Contator bornes de carga e comando. A1 e A2 alimenta a bobina.

Porque usar o contator?

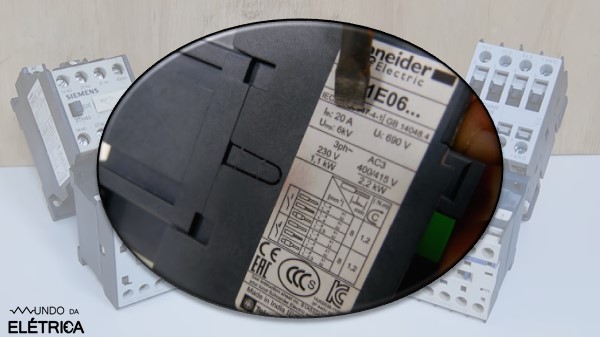

O contator é um componente elétrico que suporta acionar cargas de alta corrente elétrica. Como podemos ver nesta imagem abaixo, na etiqueta do contator informa que ele suporta 20A. Isso quer dizer então que os contatos de carga deste contator aceitam correntes de até 20A.

O contator é um componente elétrico que suportar acionar cargas de alta corrente elétrica.

Etiqueta de informações do contator.

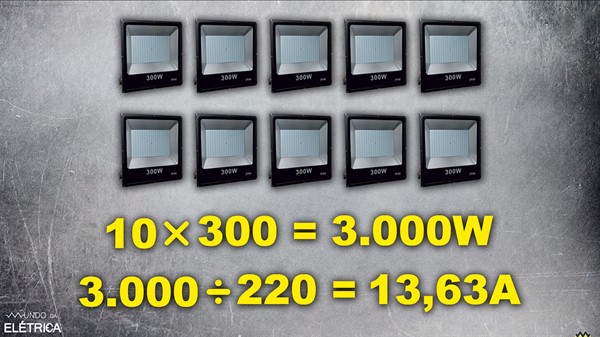

Veja um exemplo simples de um circuito com 10 refletores de 220V com a potência de 300W cada! Para acender com apenas um interruptor será necessário usar um contator para não sobrecarregar o interruptor, porque com 10 refletores de 300W, o total de potência do circuito 3.000W, ou seja, dividido por 220V podemos ver que a corrente elétrica do circuito é de aproximadamente 13,63A.

Com 10 refletores de 300W, o total de potência do circuito 3.000W dividido por 220V, e podemos ver que a corrente elétrica do circuito é de aproximadamente 13,63A.

Circuito com 10 refletores de 220V com a potência de 300W cada.

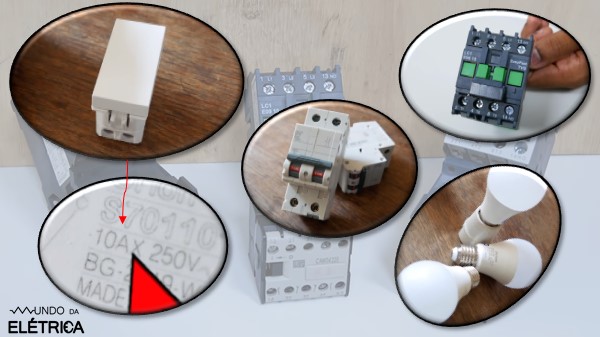

A corrente suportada pelo interruptor é 10A, então ele não pode ser usado nesse circuito, será necessário usar um contator, e o esquema de ligação é bem simples! Para esse esquema vamos usar 2 disjuntores bifásicos, um contator, um interruptor e as lâmpadas que representam a nossa carga.

Para esse esquema vamos usar 2 disjuntores bifásicos, um contator, um interruptor e as lâmpadas que representam a nossa carga.

Componentes elétricos para fazer o esquema de ligação.

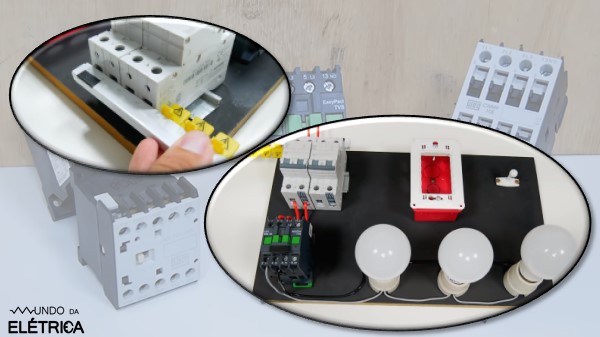

Primeiro temos que alimentar os disjuntores e para isso podemos usar um barramento tipo pente bipolar! Um disjuntor é responsável pela proteção da carga e o outro pela proteção de comando. Das saídas do disjuntor de carga saem dois fios que vão para o L1 e L2 do contator e das saídas T1 e T2 do contator saem dois fios que vão ser ligados nas lâmpadas, e com isso o circuito de carga está pronto.

Um disjuntor é responsável pela proteção da carga e o outro pela proteção de comando.

Ligação da parte de carga elétrica.

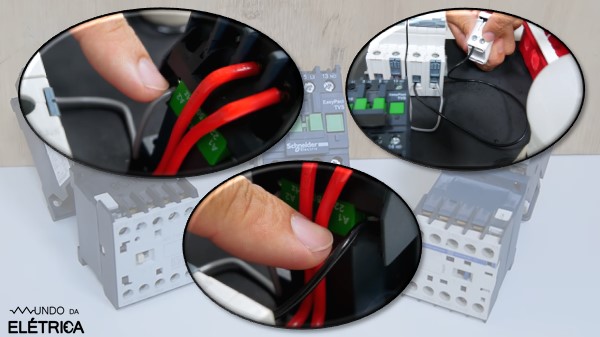

Agora na parte de comando saem dois fios do disjuntor de comando, um vai para o borne A2 da bobina do contator e o outro fio vai para o interruptor e da saída do interruptor basta levar um fio para o borne A1 do contator e pronto!

Agora na parte de comando saem dois fios do disjuntor de comando.

Passo a passo de como fazer a parte de comando do esquema.

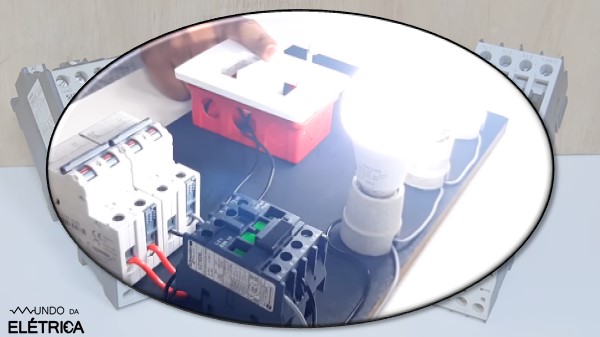

Quando o circuito está energizado ao acionar o interruptor, o contator retrai a bobina fechando os contatos e acende as lâmpadas. Assim o interruptor não fica sobrecarregado, pois a corrente elétrica está passando toda pelo contator.

Ao acionar o interruptor, o contator retrai a bobina fechando os contatos e acende as lâmpadas.

Resultado do esquema elétrico funcionado.

Como fazer para ligar mais de uma lâmpada com um sensor de presença?

Outra dúvida que pode surgir é como fazer para acender várias lâmpadas usando um sensor? É bem simples! O circuito de carga vai ser o mesmo esquema, a única alteração é na parte de comando da carga onde temos que substituir o interruptor pelo sensor.

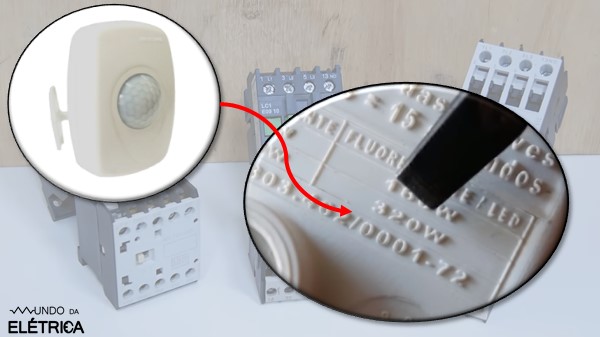

Observe na imagem a seguir que esse sensor só suporta 320W, então seria impossível ligar o circuito do exemplo dado anteriormente somente com ele.

Alteração e na parte de comanda da carga onde temos que substituir o interruptor pelo sensor.

Sensor só suporta 320W, então seria impossível ligar uma carga superior.

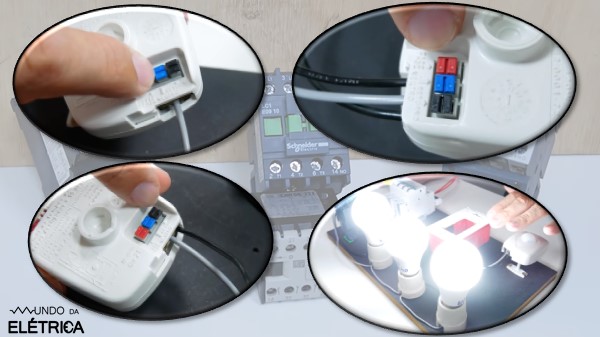

Para fazer a substituição retire o fio que vem do disjuntor de comando, foi ligado no interruptor e liguei no borne vermelho do sensor. O fio que sai do interruptor e vai para A1, liguei no borne preto do sensor. É preciso alimentar também o sensor, por isso derive um cabo do disjuntor no mesmo lugar que foi para o A2 do contator e liguei no borne azul do sensor. Agora as lâmpadas só acendem quando tem algum movimento no ambiente.

Agora as lâmpadas só acendem quando tem algum movimento no ambiente.

Como realizar substituição do interruptor pelo sensor de presença.

Simples e fácil não é mesmo? Abaixo tem um vídeo do canal Mundo da Elétrica explicando tudo sobre os contatores, vale a pena assistir!

Espero ter ajudado com este artigo! Aqui no site Mundo da Elétrica tem muitos outros conteúdos para você aprender ainda mais sobre elétrica. Bem então é isso pessoal, qualquer dúvida deixe nos comentários que iremos responder!
