Como instalar sensor de presença com fotocélula?

Escrito na categoria "Como instalar" por Henrique Mattede.

Os sensores de fato são úteis nas instalações elétricas, como é o caso do sensor de presença e da fotocélula. Você sabe como fazer a instalação elétrica de um sensor de presença e uma fotocélula? Fique tranquilo, o Mundo da Elétrica vai ensinar como realizar a instalação de um sensor de presença com fotocélula, além de explicar o que é um sensor de presença e o que é fotocélula. Vamos lá!

Fazer a instalação do sensor de presença ou da fotocélula é relativamente simples, mas ainda é comum surgirem dúvidas em relação a instalação do sensor de presença e da fotocélula.

Sensor de presença: O que é e como funciona

Comumente utilizados nas instalações elétricas residenciais, comerciais e prediais, os sensores de presença são usados para acionar lâmpadas ou portas. Os sensores de presença são dispositivos capazes de detectar movimentos de determinados corpos.

O funcionamento do sensor de presença é relativamente simples, pois quando o sensor detecta movimento um relé é acionado, fechando um contato normalmente aberto, que permite a passagem da corrente elétrica e aciona um componente, onde geralmente aciona uma lâmpada.

Fotocélula: O que é e como funciona

O funcionamento de uma fotocélula também é simples, pois todo relé se comporta como um contato normalmente aberto ou normalmente fechado, sendo acionado de acordo com algum fator ou configuração. No caso do relé fotoelétrico, este fator é a quantidade de luz que incide sobre o sensor da fotocélula, que nada mais é do que um sensor LDR (light dependent resistor), também conhecido como resistor dependente de luz.

Sensor de presença: Como instalar

Iremos mostrar primeiro como fazer a instalação apenas do sensor de presença para acionar uma lâmpada. Para quem não sabe, a instalação do sensor de presença é similar com a instalação de um interruptor simples.

Devemos nos atentar para alguns detalhes antes de fazer qualquer instalação como, nunca executar instalação em circuitos energizados. É preciso desligar o disjuntor geral da instalação ou o disjuntor do respectivo circuito em que será realizada a instalação. Também é importante certificar se este mesmo circuito está desenergizado, e em seguida tenha certeza de que o circuito não seja energizado durante a instalação, ou seja, você desliga o circuito, confirma se ele foi desligado e não deixe que este circuito seja religado sem você saber como por exemplo, trancar o QDC com um cadeado.

O primeiro passo é alimentar o sensor de presença, identificamos quais são os bornes ou cabos de fase, neutro e retorno do sensor de presença. Após identificar os cabos do sensor, ligamos o cabo de fase no borne identificado como fase e o cabo neutro no borne identificado como neutro. Caso a ligação seja bifásica é só conectar a fase 2 no borne com a identificação de neutro.

O último passo é fazer a ligação da lâmpada, sendo assim precisamos do cabo neutro no borne que se conecta a parte lateral do receptáculo, e em seguida alimentamos a lâmpada com o cabo de retorno ligado ao borne referente a parte central do receptáculo. A imagem abaixo mostra detalhadamente como deve ser feita a instalação do sensor de presença.

Aprenda como fazer a instalação de um sensor.

Esquema de ligação completo de um sensor de presença.

Fotocélula: Como instalar

Assim como o sensor de presença, vamos primeiro alimentar a fotocélula e identificar quais são os bornes ou cabos de fase, neutro e retorno do sensor de presença. Ligamos o cabo de fase no borne identificado como fase e o cabo neutro no borne identificado como neutro. E se a instalação for bifásica é só conectar a fase 2 no borne com a identificação de neutro.

Para finalizar é preciso fazer a ligação da lâmpada, ou seja, conectamos um cabo neutro no borne que se conecta a parte lateral do receptáculo, e em seguida alimentamos a lâmpada com o cabo de retorno ligado ao borne referente parte a central do receptáculo.

Uma dica essencial para instalação é que não devemos deixar a fotocélula posicionada para a lâmpada, pois isso vai causar o mau funcionamento. A imagem abaixo mostra detalhadamente como deve ser feita a instalação da fotocélula.

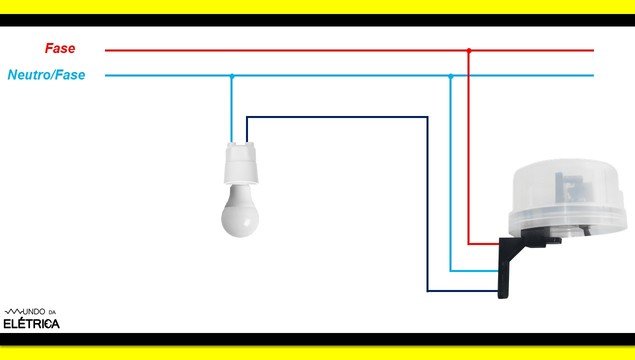

Aprenda como instalar uma fotocélula.

Esquema de ligação completo de uma fotocélula.

Sensor de presença com fotocélula: Como instalar

É importante destacar que são muitos os modelos de sensores de presença no mercado que também possuem a função fotocélula. Neste caso a instalação elétrica não muda nada, apenas as configurações no próprio sensor, que são geralmente programadas através dos jumpers.

Caso você queira um sensor de presença que só funciona à noite, mas queira fazer isso usando uma fotocélula, fique tranquilo, pois instalação é simples e o Mundo da Elétrica ensinar como fazer a instalação de um sensor de presença com fotocélula.

Primeiro vamos alimentar a fotocélula normalmente, igual ensinamos anteriormente, porém ao invés de conectarmos o cabo de retorno da fotocélula na lâmpada, iremos ligá-lo no borne de alimentação (fase) do sensor de presença.

Sensor de presença com fotocélula, dicas de como fazer a instalação.

Esquema de ligação completo de um sensor de presença com fotocélula.

O próximo e último passo é a mesma ligação feita anteriormente, conectamos o neutro no borne referente ao neutro e o cabo de retorno da lâmpada no borne de retorno do sensor de presença. O esquema de ligação completo do sensor de presença com fotocélula está representado na imagem abaixo.

Sensor de presença com fotocélula: Funcionamento

Esta é basicamente uma ligação em série, onde alimentamos a fotocélula, para quando ela estiver em momentos do dia com a iluminação baixa a fotocélula habilitar o sensor de presença, para então o sensor de presença funcionar. Isto é, apenas em momentos de baixa iluminação a fotocélula permite com que a fase chegue ao sensor de presença e ele seja alimentado normalmente.

Dessa forma, para que a lâmpada acenda é preciso que duas condições sejam verdadeiras, a fotocélula e o sensor de presença devem ser acionados, ou seja, para a lâmpada acender deve estar com uma iluminação muito baixa para a fotocélula e o sensor de presença detectar algum movimento.

Caso queira entender melhor como funciona um relé fotoelétrico e como instalar, o vídeo abaixo do Mundo da Elétrica explica passo a passo como ele funciona

.

Finalizamos mais um artigo e esperamos ter ajudado, caso ainda tenha restado alguma dúvida ou curiosidade sobre sensores de presença e fotocélula, deixe nos comentários que iremos responder.
