Interruptor bipolar, como instalar?

Você sabe o que é um interruptor? Conhece o interruptor bipolar? Sabe para qual circuito elétrico ele é usado? Como escolher entre lâmpada 220V, 127V ou lâmpada bivolt? Neste artigo iremos responder essas perguntas, mostrar os tipos de interruptores e demonstrar como instalar uma lâmpada com um interruptor bipolar, vamos lá pessoal!

O que é um interruptor?

Como está descrito em seu próprio nome um interruptor é um componente que tem a função de exercer controle, interrompendo ou restabelecendo a passagem de corrente elétrica de acordo com a posição em que ele foi colocado, aberto ou fechado.

Leia também

• Disjuntor 220V, como escolher e dimensionar?
• Como instalar sensor de presença com fotocélula?

A importância de um interruptor independentemente do tipo que for, é algo que ninguém pode duvidar hoje em dia! Porque para muitas coisas que ligam e desligam, faz-se necessário um interruptor para realizar tal função.

O interruptor pode controlar muitas cargas como ventiladores de teto, lâmpadas, alguns eletrodomésticos e motores de pequeno porte. Sendo assim, ele funciona da seguinte maneira: quando é acionado ele fecha o circuito e permite a passagem de corrente elétrica para a carga (aparelho a receber energia). E quando é desligado ele abre o circuito e interrompe essa passagem de corrente, desligando a carga.

A corrente que passará pelo interruptor deve ser bem dimensionada e não pode passar de 10A(amperes), que é a corrente suportada pela maioria dos interruptores, com algumas exceções de interruptores que suportam até 15A.

Quais são os tipos de interruptores?

Atualmente existem numerosos tipos de interruptores com características e utilidades diferentes, entre esses numerosos tipos de interruptores podemos citar os principais que são:

• Interruptor Simples (podendo ser único, duplo, triplo ou múltiplo)
• Interruptor Bipolar
• Interruptor Paralelo (Three Way)
• Interruptor Intermediário (Four Way)
• Interruptor Pulsador

Como dito no início, neste artigo iremos focar no interruptor bipolar!

O que é interruptor bipolar?

O interruptor bipolar assim como os outros é um componente elétrico que realiza a abertura e fechamento de circuitos através da sua posição, aberto ou fechado.

A sua utilização é feita em circuitos que possuem duas fases, sendo 220V ou não, e em outros tipos de circuito como circuitos de corrente contínua com variadas tensões. Ele tem quatro bornes que são utilizados para ligar os cabos.

A instalação de um interruptor bipolar não é algo de grande dificuldade, o procedimento na realidade é bem simples! O que é preciso ter é atenção, pois a ligação errada pode comprometer o funcionamento do circuito. O interruptor bipolar pode ser usado para muitos fins como por exemplo, a ligação de motores elétricos bifásicos de baixa corrente.

Como instalar lâmpada com interruptor bipolar

Usaremos como exemplo, a instalação de uma lâmpada com interruptor bipolar. Para começar devemos escolher a lâmpada, mas qual escolher? O interruptor bipolar é usado em circuitos bifásicos. Sendo assim as lâmpadas ideais são lâmpadas 220V ou lâmpadas bivolt.

O primeiro passo para essa instalação é identificar os cabos das fases usando um multímetro ou uma chave de teste. Em seguida desligar a energia do circuito desativando o disjuntor do circuito ou o disjuntor geral para que não aconteça nenhum acidente elétrico.

Com a energia desligada, leve os cabos das fases até o interruptor bipolar. Caso você pense que para realizar a ligação é só conectar os cabos nos bornes de cima e sair com eles nos bornes de baixo saiba que desse modo estará errado e não irá funcionar.

A imagem abaixo mostra a forma incorreta como algumas pessoas realizam a conexão dos cabos em um interruptor bipolar.

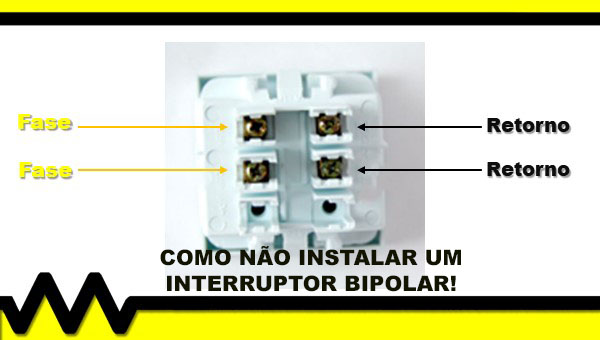

Maneira ERRADA de instalar um Interruptor Bipolar!

A maneira correta de conectar os cabos em um interruptor bipolar é conectando os cabos das fases nos bornes centrais e saindo com os cabos de retorno dos bornes laterais. No corpo do interruptor tem os desenhos de entrada e saída que são normalmente numerados. A imagem abaixo mostra a maneira correta de conectar os cabos em um interruptor bipolar.

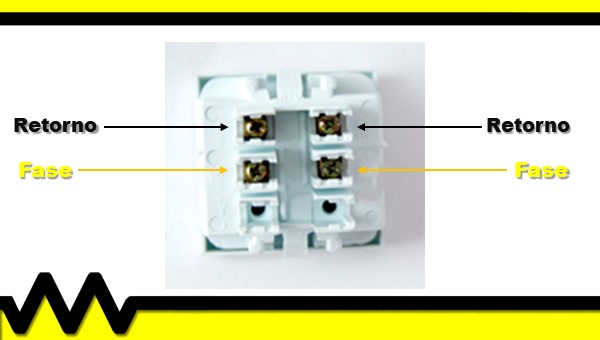

Maneira CORRETA da instalação de um Interruptor Bipolar!

Após a ligação do interruptor, leve os cabos de retorno para a lâmpada e conecte um cabo no borne central do receptáculo e o outro cabo no borne lateral do receptáculo.

Com esses passos realizados corretamente, agora é só conferir a ligação, religar a energia e verificar o funcionamento do circuito. Feito isso, a sua instalação estará pronta para uso.

Para complementar os conhecimentos adquiridos neste artigo, assista o vídeo abaixo do Mundo da Elétrica e saiba as diferenças entre um interruptor monopolar e um interruptor bipolar. Aproveite para curtir o vídeo e se inscrever no canal!

Chegamos ao fim de mais um artigo e esperamos ter esclarecido as dúvidas sobre interruptores bipolares, mas caso ainda haja alguma dúvida, fique a vontade para comentar aqui e iremos te responder. Para ficar por dentro de vários assuntos como esse, continue acessando o site do mundo da Elétrica!
