Curto-circuito ou Sobrecarga? Veja a diferença!
Você sabe qual é a diferença entre curto-circuito e sobrecarga? Esse é um tema que ainda gera muitas dúvidas! E por isso no artigo de hoje o Mundo da Elétrica vai ajudar você a diferenciar estes dois efeitos que podem causar grandes problemas nas instalações elétricas. Então, vamos lá pessoal!
Pesquisa
Através de uma pesquisa feita com nossos seguidores sobre curto-circuito e sobrecarga, o Mundo da Elétrica descobriu que a maioria sabe diferenciar estes efeitos, mas a porcentagem de profissionais que não sabe ainda é grande.
Juntamente com as respostas, nós recebemos diversas perguntas sobre o assunto, e vamos respondê-las no decorrer do artigo.
Leia também
Sobrecarga
Veja o que é Sobrecarga e suas Causas!
O próprio nome sobrecarga é intuitivo. Ela é o excesso de carga em um circuito, ou seja, é quando o circuito excede a sua carga nominal.

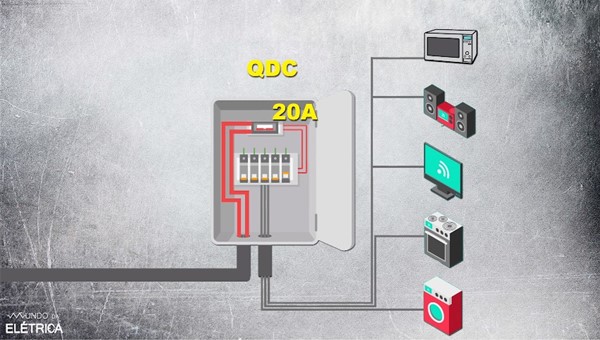

Uma das causas mais frequentes para a sobrecarga é a ligação de muitos aparelhos eletrodomésticos ou eletroeletrônicos em um mesmo circuito de tomadas. Outros fatores que são muito comuns nas residências e que podem causar sobrecarga é o uso de adaptadores em tomadas, além dos cabos e disjuntores mal dimensionados.
A principal causa é a ligação de muitos aparelhos em um ponto só!
Um detalhe que vale a pena mencionar em relação à sobrecarga é que ela também pode ser a origem de um curto-circuito, ou seja, ela pode causar incêndio, danificar as instalações, comprometer a edificação e colocar as pessoas em risco.
Curto-Circuito
Veja o que é Curto-Circuito e seus exemplos!
O próprio nome curto-circuito já indica o seu significado, pois ele representa o caminho mais curto que a corrente elétrica pode realizar em um circuito. Ou seja, o curto-circuito ocorre basicamente quando dois pontos de um circuito são interligados por um condutor de resistência desprezível.
Quando dois pontos do circuito são ligados, acidentalmente ou não, temos um curto!
São exemplos de curto-circuito as seguintes situações abaixo:
- Ligação direta entre um condutor de uma fase com a outra fase
- Ligação de uma fase com o neutro
- Ligação entre fase e terra
O curto circuito faz com que a corrente elétrica que está circulando pelo circuito tenha uma alta intensidade de forma repentina. Isso força a queima, o rompimento ou o desarme de alguma proteção ou componente no circuito. Com isso é necessário trocar o dispositivo ou acioná-lo novamente.
Curto-circuito controlado?
São muitas as causas que podem provocar um curto-circuito ou sobrecarga! Dentre as principais podemos citar instalações antigas, emendas e conexões mal feitas. Porém, nem sempre o curto-circuito ocorre sem querer, visto que em algumas situações específicas o curto-circuito é uma vantagem!
É isso mesmo! Um bom exemplo disso é o uso do DPS, que fecha um curto-circuito entre fase e terra, isolando e protegendo todo o restante do circuito da instalação contra eventuais surtos.
É importante destacar que este tipo de curto-circuito é controlado! Além disso, é obrigatório existir um disjuntor de proteção antes do DPS.

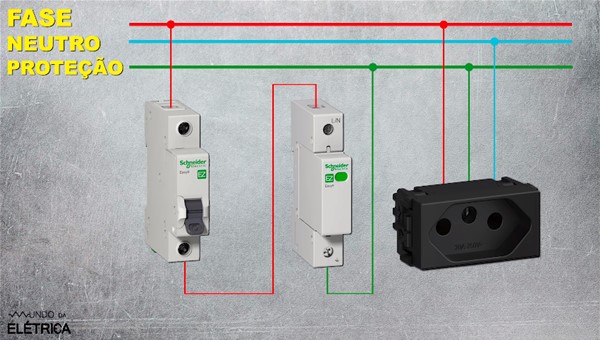

O DPS é um curto-circuito controlado. Veja sua ligação!
Dúvidas e Respostas
Das dúvidas que nós recebemos iremos responder as duas preguntas mais feitas e que são interessantes, vamos lá!.
Qual é a corrente máxima de um curto-circuito?
Sabemos que idealmente em um curto-circuito a resistência tende a zero, logo a corrente de um curto circuito certamente será extremamente alta, tendendo ao infinito. Porém, na prática não é bem assim!
Ao contrário da corrente nominal, a corrente de um curto-circuito não depende da carga, mas sim das características do sistema elétrico! Por exemplo, um curto-circuito em uma instalação elétrica vai ser limitado pela impedância dos geradores, cabos e equipamentos da rede. Por isso ao dimensionar um disjuntor também é fundamental calcular a sua corrente de curto-circuito.
Quando há um curto-circuito, consequentemente há uma sobrecarga?
A resposta é sim! Pois a corrente de curto-circuito excede facilmente a corrente nominal do circuito, ou seja, a grande intensidade da corrente elétrica certamente vai sobrecarregar o circuito! É importante lembrar que quanto maior o tempo de duração do curto-circuito, maiores serão os danos na instalação.
Bem, agora ficou fácil de entender a diferença entre estes dois efeitos da elétrica, não é mesmo? Mas para você não perder o pique de aprendizado, assista o vídeo abaixo do canal Mundo da Elétrica. Ele vai te ensinar sobre a corrente de curto-circuito, vale a pena assistir! Aproveite para se inscrever no canal e não esqueça de curtir o vídeo.
Se quer ver mais conteúdos incríveis, continue acompanhando o site do Mundo da Elétrica! Não deixe de nos seguir nas nossas redes sociais e de compartilhar este artigo nas suas. Ainda ficou alguma dúvida? Pode deixar aqui que vamos te ajudar com ela!
