Curto-circuito na água, o que acontece?

Em Conceitos de eletricidade por Henrique Mattede

Você sabe como acontece um curto-circuito? Quando são divulgadas notícias relacionadas á incêndios, ficamos nos perguntando “como ocorreu esse incêndio?”. Em alguns casos os incêndios começam por causa de curtos-circuitos ou sobrecargas em circuitos da instalação. Sabendo disso, neste artigo o Mundo da Elétrica fala tudo que você precisa saber sobre curto-circuito.

Curto-circuito

O curto-circuito ocorre quando uma corrente elétrica com intensidade elevada percorre os condutores de um circuito elétrico, podendo causar danos irreversíveis. Pelo fato do curto-circuito geralmente ocorrer em locais fechados, podem causar acidentes graves como por exemplo, choque elétrico, intoxicação por fumaça ou em casos mais graves até incêndio. Quando não é bem utilizada a eletricidade se torna muito perigosa! Por isso sempre é importante proteger os circuitos elétricos com disjuntores ou fusíveis como pedem as normas.

Leia também

Curto-circuito ocorre quando uma corrente elétrica com intensidade elevada percorre os condutores.

Curto-circuito pode causar incêndios.

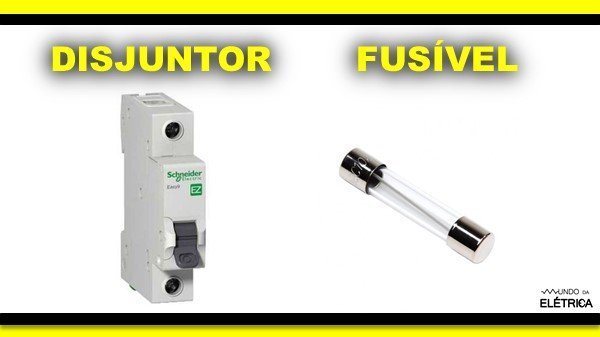

O disjuntor funciona como uma chave automática, que ao detectar uma falha na corrente elétrica ele automaticamente é desligado, assim interrompendo a passagem de corrente elétrica no circuito. O fusível é composto por um condutor de seção reduzida montado em uma base de material isolante, e quando a intensidade da corrente elétrica ultrapassa o limite do fusível, o condutor esquenta e se funde, causando a interrupção da passagem da corrente elétrica. Uma das diferenças dos disjuntores para os fusíveis é que em alguns casos os disjuntores podem ser religados manualmente. Já os fusíveis devem ser trocados por novos, assim o circuito fica inutilizado até a troca do fusível.

Proteger os circuitos elétricos com disjuntores ou fusíveis.

Dispositivo de proteção disjuntores ou fusíveis.

Curto-circuito na água

O curto-circuito pode gerar derretimento da capa de PVC dos cabos, gerando fumaça tóxica que é extremamente grave, podendo trazer diversas complicações de saúde. Mas você sabe o que acontece quando o cabo entra em curto-circuito submerso na água?

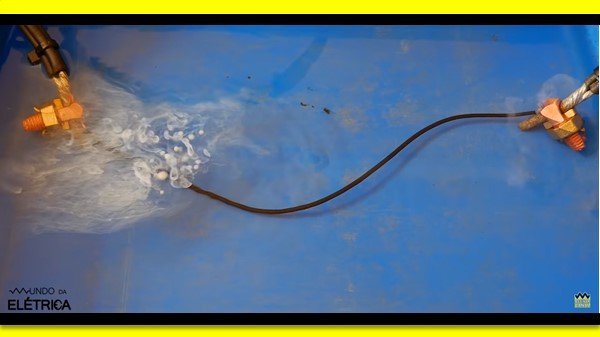

Para tirar essa dúvida fizemos um teste usando um transformador que suporta até 300A com 2V na saída. Com uso correto deste transformador, o nosso curto-circuito de teste pode ser realizado sem riscos. Como um cabo flexível ligado ao transformador e mergulhado na água. Ao ligar o transformador internamente o condutor de cobre esquenta e derrete o plástico isolante gerando fumaça tóxica, como só a parte externa da isolação é resfriada pela água, depois de um tempo o cabo rompe.

Derrete o plástico isolante gerando fumaça tóxica.

Cabo flexível com isolação ligado ao transformador e mergulhado na água.

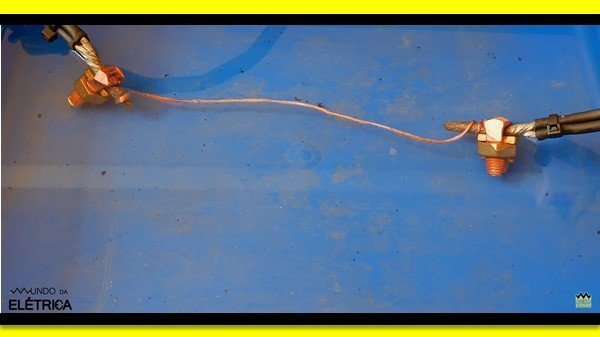

Fazendo o mesmo teste com um fio sem isolação, quando ligamos o transformador o cobre esquenta e a água em volta do condutor esquenta, este é o princípio da resistência de um chuveiro elétrico. Assim para este cabo romper vai ser necessário que toda água no recipiente evapore para que não haja mais troca de calor com o condutor. Mas isso levaria horas e horas!

Princípio da resistência de um chuveiro elétrico.

Cabo flexível sem isolação ligado ao transformador e mergulhado na água.

Neste vídeo abaixo do Mundo da Elétrica mostramos como mais detalhes esse experimento do curto-circuito na água.

Chegamos ao fim de mais um artigo, mas sempre estamos postando mais conteúdos nas nossas redes sociais, precisando tirar qualquer dúvida deixe nos comentários.
