Disjuntor ou fusível, qual usar? Quais as diferenças?

Em Como instalar por Henrique Mattede

Você conhece os tipos de fusíveis e disjuntores? Sabe qual a diferença entre fusível e disjuntor? Pensando nestas dúvidas o Mundo da Elétrica vai falar tudo sobre estes dois componentes de proteção, mostrando as principais aplicações e características. Então, vamos lá pessoal!

Fusível, o que é?

O fusível é aparentemente o dispositivo de proteção mais simples! A sua principal função é proteger o circuito elétrico contra uma sobrecarga ou um curto-circuito. Assim que o fusível identifica uma corrente acima da sua corrente de ruptura, ele rompe o seu filamento interno e secciona o circuito interrompendo o fluxo de corrente elétrica.

Leia também

A rapidez desta ruptura vai depender do valor e do tipo de fusível, pois a corrente de ruptura varia, ou seja, quanto maior a corrente de ruptura, mais rápido o fusível vai abrir.

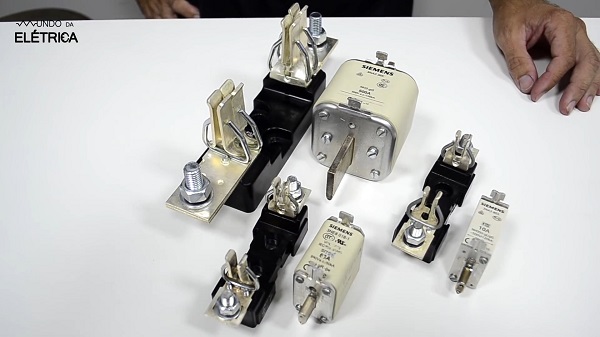

Existem vários tipos de fusíveis! Na imagem abaixo você pode ver vários modelos do fusível NH, com capacidade variando entre 10 e 500A.

Quais são os tipos de fusíveis?

Modelos do fusível NH, com capacidade entre 10 e 500A

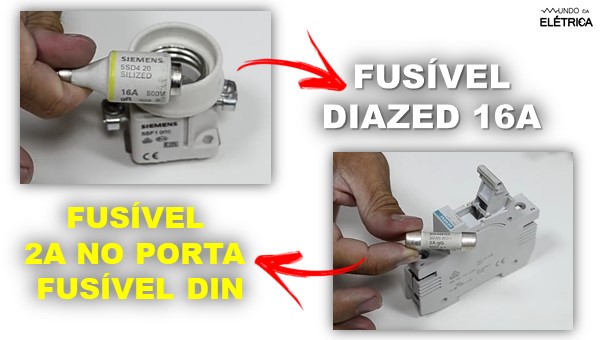

Nesta outra imagem destacamos um fusível diazed de 16A. E um fusível tipo cartucho de 2A que está em um porta fusível DIN.

Quais são os tipos de fusíveis?

Detalhes dos exemplos de tipos de fusíveis!

Entenda que quanto maior a corrente que o fusível suporta, maior será o seu filamento e consequentemente, maior também será o corpo do fusível. Talvez você não saiba, mas dentro dos fusíveis existe uma areia especial, que tem a função de interromper o arco elétrico no momento em que o filamento é rompido.

Se você está entendendo bem até aqui, certamente já notou que quanto maior a corrente, mais areia vai ser usada para que este arco não afete o sistema.

Fusível: Aplicações

São muitas aplicações para os fusíveis! Eles são usados frequentemente nos comandos elétricos nas indústrias, por exemplo, para a proteção individual das fases. O fusível também é usado para a proteção dos semicondutores, nos carros e em alguns equipamentos elétricos.

A grande desvantagem dos fusíveis é que eles são componentes descartáveis! Portanto, assim que são acionados eles não podem ser reutilizados, porque não existe recomposição do filamento interno depois que ele se rompe.

Manutenção nos fusíveis

Alguns fusíveis são bem simples e a sua troca ou manutenção é muito básica! Entretanto, existem alguns tipos de fusíveis que são bem complexos para manusear como por exemplo, o fusível NH.

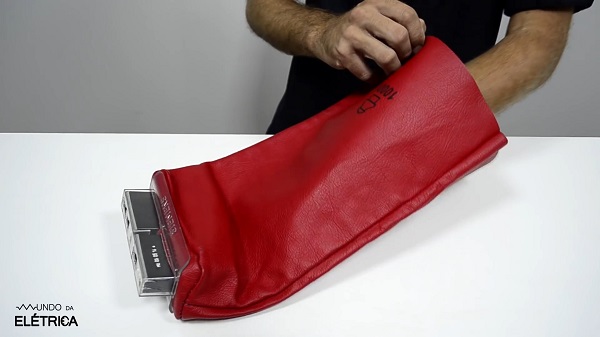

A manutenção do fusível NH deve ser feita com o uso de uma luva saca fusível como esta da imagem abaixo. Este acessório é o equipamento de proteção correto para a retirada de fusíveis em baixa tensão. O seu uso é indispensável por causa da isolação de até 1000V, além de oferecer o encaixe perfeito para os dois tamanhos de fusíveis NH.

Diferença entre fusível e disjuntor

Modelo de luva saca fusível com isolação de até mil volts!

Quando você calça essa luva, vai notar que na parte de dentro existe uma espécie de gatilho, que quando apertado libera a trava para o encaixe no fusível NH.

 Diferença entre fusível e disjuntor

Detalhes interno da luva saca fusível. Veja também a trava de encaixe no fusível

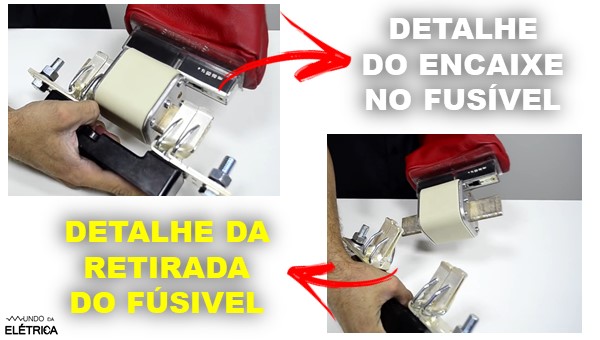

O próximo passo é encaixar as travas no fusível, soltar o gatilho e quando o fusível estiver bem preso é só puxá-lo para retirar, assim como podemos ver abaixo.

Como trocar disjuntor?

Detalhe da retirada do fusível NH com o uso da luva saca fusível.

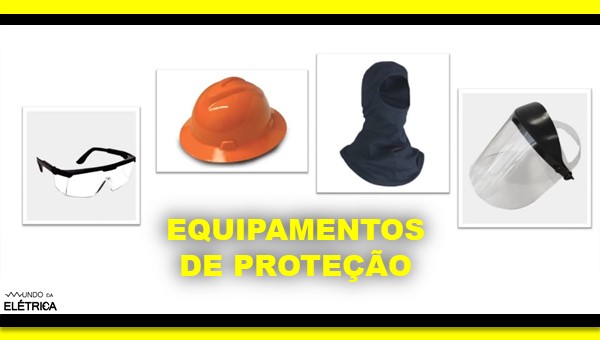

Lembre-se de utilizar sempre de usar EPI. Para este tipo de trabalho os equipamentos de proteção individual mais utilizados são os óculos, capacete, balaclava para eletricista e também o protetor facial.

O que é EPI? Quando usar?

Equipamentos de proteção individual mais comuns para manutenção e troca de fusível NH.

Outro detalhe muito importante, é que você nunca deve retirar fusíveis com o circuito energizado. O risco de formação de arco elétrico no contato entre o porta fusível e o fusível enquanto está sendo retirado é altíssimo.

Disjuntor, o que é?

Também vamos falar do disjuntor, que também é um dispositivo de proteção assim como os fusíveis. O disjuntor basicamente é um interruptor, que desarma automaticamente quando identifica um curto-circuito ou sobrecarga.

O disjuntor é projetado para suportar uma determinada corrente elétrica! Sendo assim, caso ocorra um pico de corrente ou um curto circuito acima do limite do disjuntor, a função do disjuntor é interromper automaticamente o circuito, protegendo todos os elementos do circuito.

A grande diferença entre o disjuntor e o fusível é justamente a reutilização! Quando o disjuntor atua, ele pode ser rearmado para dar continuidade no funcionamento deste circuito. Enquanto isso, o fusível deve ser descartado e substituído por um novo.

Disjuntor: Aplicações

O disjuntor é utilizado para proteção contra curto-circuito e sobrecarga, mas os disjuntores também podem ser usados como dispositivos de manobra. Caso você não saiba, é possível efetuar o fechamento e a abertura do circuito de forma voluntária.

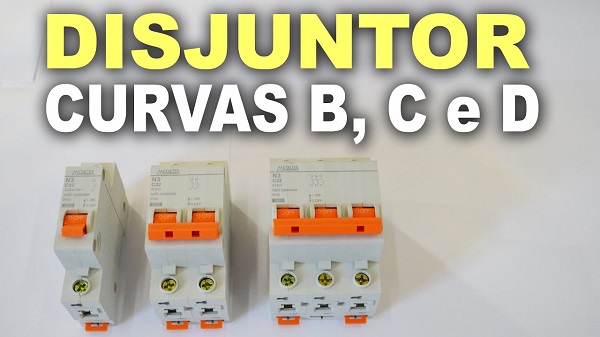

O disjuntor residencial pode ser monopolar, bipolar ou tripolar. O dimensionamento do disjuntor deve observar o seu valor de corrente, além das curvas características que podem ser B, C ou D.

Curva do disjuntor, qual a diferença

Disjuntor residencial monopolar, bipolar e tripolar!

Os disjuntores estão presentes no padrão de entrada, que é chamado de medidor de energia elétrica. Também são utilizados nos quadros de distribuição de circuitos (QDC) e em comandos elétricos.

Se você entendeu tudo até aqui, certamente já sabe que tanto os disjuntores, quanto os fusíveis possuem modelos variados de acordo com a sua devida aplicação. Sendo assim, é fundamental observar qual é a corrente nominal, curva de ruptura, tensão de operação, formato e muitos outros fatores!

Em alguns casos você vai encontrar a utilização em conjunto do fusível e do disjuntor, onde cada componente irá promover a sua proteção determinada. Vamos exemplificar isso para facilitar o entendimento.

Imagine um circuito onde o disjuntor pode proteger contra sobrecarga e o fusível em série pode proteger contra curto-circuito, atuando de forma mais rápida. Com isso, a atuação conjunta garante o melhor funcionamento de cada detalhe do circuito.

Quer aprender mais sobre os fusíveis? Deixamos abaixo um vídeo que mostra todos os detalhes deste importante componente de proteção, vale muito a pena assistir!

Obrigado pela leitura deste artigo, e queremos aproveitar para convidá-lo para continuar acessando mais publicações do nosso site. Deixe todas as dúvidas e sugestões nos comentários, pois isso ajuda a melhorar a qualidade do conteúdo que fazemos aqui no Mundo da Elétrica!
