Fio do chuveiro derretido, problema resolvido!
O chuveiro elétrico é um dos equipamentos mais importantes da nossa casa não é mesmo? Todo mundo quer tomar um bom banho depois de um dia cansativo, mas o que fazer quando o fio do chuveiro derrete? Neste artigo o Mundo da Elétrica vai explicar porque isso acontece, além de mostrar as principais soluções para esse problema com o chuveiro. Então, vamos lá pessoal!
Como instalar chuveiro?
Aqui no site tem um artigo completo explicando como instalar chuveiro. Se quiser aprender todos os passos certinhos é só acessar, vale muito a pena! Neste artigo vamos focar no problema da emenda do chuveiro, explicando porque o fio do chuveiro está derretendo.
Leia também
Emenda do chuveiro

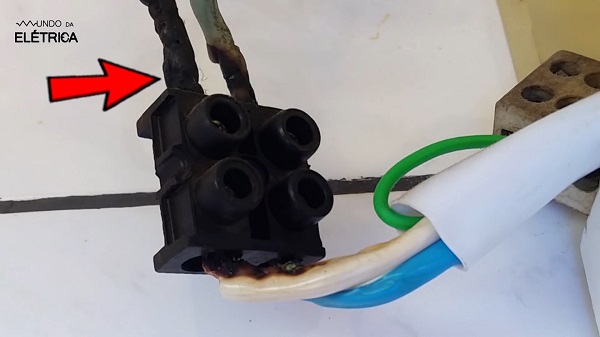

O chuveiro quase sempre é o equipamento de maior potência na instalação elétrica residencial. Caso você não saiba, quanto maior a potência do equipamento elétrico, maior será o aquecimento nos circuitos e condutores! Por isso é comum você encontrar fotos que mostram os cabos e conectores do chuveiro bem queimados, assim como mostra a imagem abaixo.
Detalhe dos cabos do chuveiro derretidos e carbonizados !
Aquecimento na emenda
O primeiro motivo, para o derretimento dos cabos, pode ser o aquecimento! Entenda que sempre haverá um aquecimento maior nos pontos de conexão, seja na emenda ou no conector. Isso acontece porque nem a emenda e nem o conector conseguem substituir perfeitamente as propriedades mecânicas e elétricas de um cabo sem emendas.
Se a emenda for muito bem realizada ou o conector for corretamente usado, o aquecimento que ocorre pode ser suportado pelos cabos e pela isolação. Porém, se a emenda estiver malfeita ou os parafusos do conector mal apertados, o aquecimento vai ser muito grande e nestes casos poderá resultar no derretimento do cabo ou conector do chuveiro.
Entenda que quando o aperto é inadequado, o contato inconstante dos cabos pode provocar a formação de faíscas e até mesmo carbonizar os cabos, o que acaba criando um efeito cascata que vai aumentando cada vez mais a temperatura da conexão.

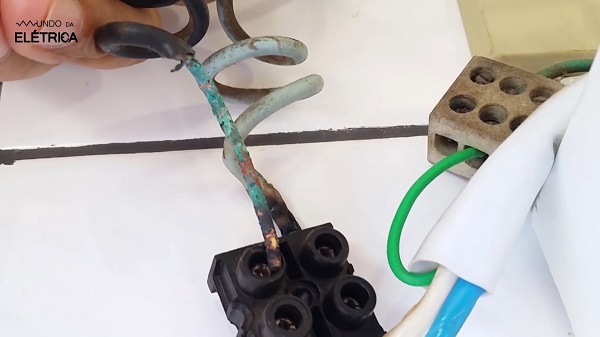

Veja na imagem abaixo que os condutores estão verdes ao invés da cor natural do cobre. Isso ocorre pelo zinabre que é que é formado por causa da oxidação do cobre, sendo outro contribuinte para o aumento da resistência do condutor e redução da capacidade de condução de corrente dos cabos.
Detalhe da formação de zinabre cobrindo praticamente todo o cobre do cabo elétrico!
Este é apenas o primeiro motivo possível, então para garantir uma conexão que não vai aquecer além do normal, todos os parafusos do conector devem estar muito bem apertados no conector!
Circuito elétrico para o chuveiro
O segundo motivo pode ser a utilização do mesmo circuito da instalação para todos os equipamentos. Saiba que o circuito do chuveiro sempre deve ser completamente separado dos demais circuitos da instalação. Caso isso não seja respeitado, haverá um absurdo aumento da temperatura, podendo causar sobrecarga e derretimento dos condutores e/ou conectores.
Dimensionamento incorreto dos cabos
O terceiro motivo pode ser o mal dimensionamento dos cabos. A gente explica sempre aqui no Mundo da Elétrica que se um cabo estiver mal dimensionado, isso certamente vai causar um aumento no aquecimento deste cabo. Este aumento na temperatura é facilmente notado justamente nos pontos de conexão, ou seja, na emenda ou no conector.
Instalação elétrica: Erro grave
Já ouvimos muita gente falando que é só usar um cabo de 10mm² que resolve o problema, mas não é bem assim! O uso do cabo de 10mm² pode sim resolver, mas para isso não basta trocar apenas o cabo próximo à emenda do chuveiro. Entenda que todo o circuito tem que ser trocado. Outro ponto importante é que o cabo principal da instalação que vai do padrão para o QDC também deve ser maior ou igual a 10mm².

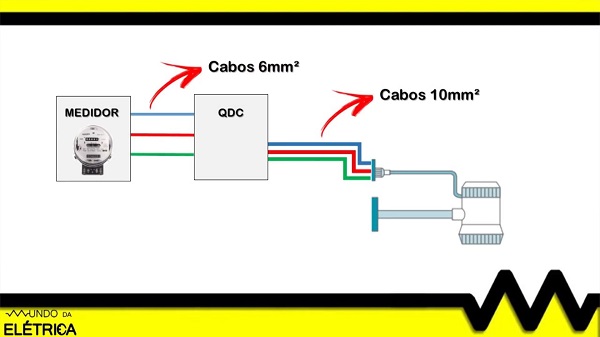

É muito comum encontrar casos como este do exemplo abaixo, onde foi instalado o cabo de 6mm² do padrão até o disjuntor, e foi usado um cabo de 10mm² deste disjuntor para o chuveiro.
Exemplo incorreto de circuito elétrico do chuveiro!
Neste caso resolveu o problema do derretimento na emenda, mas criou outro problema ainda mais grave, que é o aquecimento do cabo principal na conexão do disjuntor. A melhor ação é realizar uma análise de carga dos circuitos para definir e dimensionar corretamente os cabos.
E por falar em realizar corretamente a instalação de um chuveiro, vamos deixar abaixo um vídeo do canal Mundo da Elétrica que mostra detalhadamente porque a resistência do chuveiro queima, é impressionante!
Gostou deste artigo? Aprendeu alguma coisa? Nos ajude a divulgar essas informações compartilhando em suas redes socais! Se tiver ficado alguma dúvida ou tenha alguma sugestão de tema, favor deixar nos comentários que isso servirá para melhorar ainda mais o conteúdo aqui do site.
