O que é no-break e como funciona?

Como proteger meus equipamentos elétricos e eletrônicos? Como garantir o melhor funcionamento do meu aparelho elétrico e eletrônico? E como contribuir para prolongar o seu tempo de vida? Essas são dúvidas muito comuns que geralmente se tem sobre dispositivos de proteção. Neste artigo o Mundo da elétrica irá ajudar a solucionar essas dúvidas! Vamos falar do famoso protetor de equipamento, o No-Break, além de falar sobre o filtro de linha e estabilizador.

Leia também

• O que é tensão de fase e de linha?
• Curto-circuito ou Sobrecarga? Veja a diferença!

Afinal, onde são utilizados os No-Breaks, filtros de linha e estabilizadores e qual a diferença entre eles? Vamos mostrar neste artigo algumas características de cada um deles, aprofundando um pouco mais nas características dos No-Breaks!

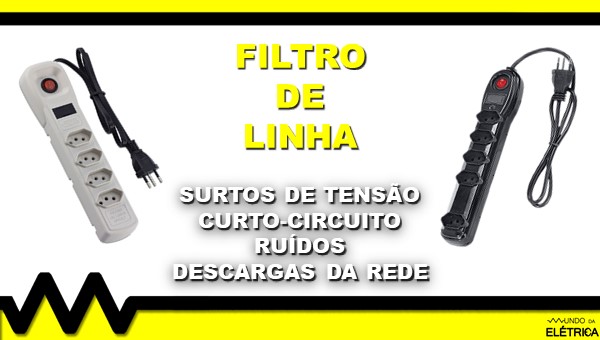

Dispositivo de Proteção: Filtro de Linha

Filtro de Linha: Como funciona e o que ele protege?

Vamos começar pelos filtros de linha, que são os dispositivos de proteção mais simples e que geralmente são os mais baratos. Eles são dispositivos que protegem os equipamentos contra surtos de tensão, curto-circuito, ruídos e descargas da rede elétrica, ou seja, eles evitam apenas a queima dos aparelhos elétricos e eletrônicos, mais nada além disso!

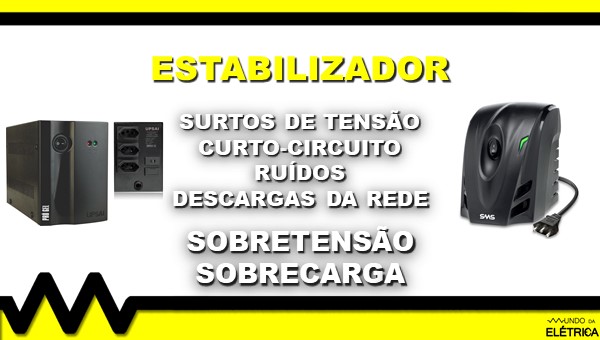

Dispositivo de Proteção: Estabilizador

Estabilizadores: Como funcionam e o que protegem?

O estabilizador é um dispositivo um pouco mais completo que os filtros de linha, pois além de proteger os equipamentos contra curto-circuito, surto de tensão, ruídos e descargas da rede, ele ainda estabiliza a tensão da rede elétrica, protegendo os equipamentos de uma inesperada sobretensão e sobrecarga, o que acaba aumentando a vida útil dos eletrônicos.

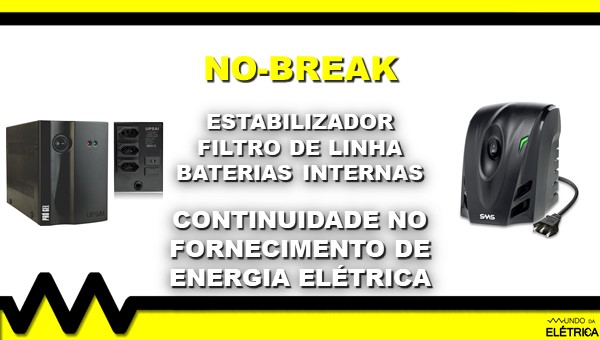

Dispositivo de Proteção: No-Break

No-Break: Como funcionam e o que protegem?

Dentre todos os dispositivos citados no início do artigo, os mais completos são os No-Breaks, pois além de estabilizarem a tensão e terem um filtro de linha interno, os No-Breaks também possuem baterias internas que asseguram a continuidade no fornecimento de energia elétrica em casos de blackouts, que são apagões.

No-Break: Modelos

Existem basicamente dois modelos de No-Breaks, um off-line e outro online.

No-Break Off-Line

O modelo off-line é o mais básico e geralmente é o mais barato do mercado. Ele funciona com o seu inversor desligado e permanece assim durante o funcionamento normal dos aparelhos, quando ocorre uma queda de energia a sua bateria interna começa a ser utilizada. Desta forma ele mantém o fornecimento de energia por um determinado tempo.

Uma das características do No-Break off-line é que ele possui um tempo necessário para o acionamento do inversor, que geralmente é de milissegundos. Além disso ele pode ou não conter medidas de proteção contra surtos de energia.

Este tipo de No-Break offline é o mais indicado para residências, comércios e escritórios com equipamentos de pequeno porte como por exemplo, equipamentos domésticos e computadores.

Mesmo sendo um modelo off-line, o computador ligado nele não é reiniciado quando ocorre a falta de energia porque o tempo de comutação entre a energia da rede e a energia das baterias não é suficiente para reiniciar o computador. Isso também vale para os principais eletrodomésticos como por exemplo, televisão, conversores ou vídeo games.

No-Break Online

Ao contrário do off-line, o No-Break online sempre permanece com o seu inversor ligado, não havendo tempo de transferência, pois ele usa a energia das baterias o tempo todo, inclusive durante os períodos de falta de energia ou de problemas na rede.

Os No-Breaks online são usados mais para servidores, hospitais, minas e em outros equipamentos que precisam de uma alimentação constante, onde a falta no fornecimento de energia pode ser prejudicial por menor que seja o tempo.

Uma das maiores vantagens de usar um equipamento com estas características é prolongar a vida útil dos equipamentos. Por exemplo, os televisores mais modernos são muito suscetíveis à queima devido à instabilidade na energia elétrica.

Quando há uma queda de energia a autonomia deste modelo pode durar até 30 minutos, e ele também acende uma luz de emergência que é importante em caso de queda de energia à noite.

Por mais detalhado que o artigo seja, não há como mostrar o funcionamento do No-Break completamente por imagens, para vê-lo funcionando indicamos que assista esse vídeo abaixo do canal Mundo da Elétrica, pois neste vídeo é possível ver claramente o funcionamento do No-Break, e isto pode ser um diferencial do seu entendimento de elétrica.

Muitos eletricistas se confundem e não sabem o que faz um filtro de linha, estabilizador ou No-Break, mas saber estas diferenças é um diferencial para o profissional se destacar no mercado de trabalho! O profissional do Mundo da Elétrica precisa entender sobre as diferenças de equipamentos de proteção para poder recomendar a melhor opção para o cliente. Caso tenha alguma dúvida, deixe aqui em baixo nos comentários e iremos responder você. Para aumentar ainda mais o seu conhecimento continue acessando o site do Mundo da Elétrica!
