Diodo, tudo que você precisa saber!
Você sabe o que é um diodo? Conhece os tipos de diodos que existem? Você com certeza já viu um diodo! Se você está lendo este artigo em um monitor de LED ou em um celular com tela de LED, você está literalmente olhando para milhões de diodos!
Cada luzinha que acende nos eletrônicos que você tem em sua casa é um diodo emissor de luz, mais conhecido como LED! Neste artigo o Mundo da Elétrica explica que é um diodo sua utilização e importância na elétrica e eletrônica.
Leia também
Diodo

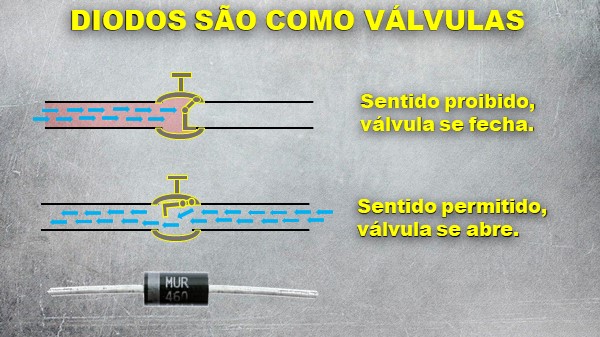

O diodo é um componente eletrônico que permite a passagem da corrente elétrica somente em um sentido. Uma analogia simples é comparar o diodo a uma válvula que também só deixa a água fluir em um sentido, e o diodo faz a mesma coisa com a corrente elétrica.
O diodo permite a passagem da corrente elétrica somente em um sentido.
O diodo é um componente com dois terminais e o próprio símbolo esquemático indica a sua polaridade. Observe na imagem abaixo o triângulo do diodo como sendo uma pequena seta, indicando o sentido em que a corrente elétrica é permitida
A corrente flui do ânodo para o catodo e a pequena linha branca no catodo do diodo também representada pela linha vertical que aparece no símbolo do diodo, o que ajuda a memorizar a polaridade.
A corrente flui do ânodo para o catodo.
Utilização do Diodo
O diodo tem várias aplicações, uma delas é funcionar como retificador convertendo tensão alternada em contínua. Quando ligamos uma tensão alternada a um diodo, o ciclo positivo da onda irá passar pelo diodo e o ciclo negativo será bloqueado. Esta forma de ligação é o princípio básico de funcionamento dos retificadores de tensão.
Mas um diodo não é uma válvula de eletricidade perfeita, ele gasta um pouco de energia para trabalhar. Quando a corrente flui através do diodo, alguma potência sempre é dissipada em forma de calor. Isto é percebido através de uma queda de tensão de aproximadamente 0.7V e quanto maior for a corrente, mais o diodo esquenta.
A queda de tensão também pode variar de acordo com a corrente, com a temperatura e com o tipo de diodo! Mas vamos considerar que a queda é sempre de 0.7V, então para fazer um diodo conduzir eletricidade você precisar inserir pelo menos 0.7V do anodo para o catodo. Com menos do que isso, o diodo de silício não conduz eletricidade.

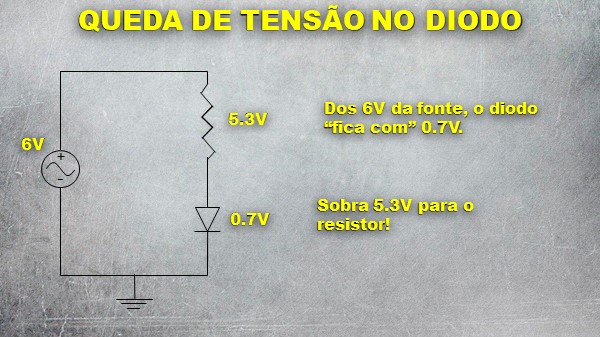

Então, se você colocar 6V entre o anodo e catodo de um diodo, haverá corrente passando no diodo e a tensão no diodo será de 0.7V, havendo uma queda de tensão de 5.3V no restante do circuito.
Queda de tensão de aproximadamente 0.7V.
Esta queda de tensão de 0.7V pode ser um problema em alguns circuitos e é por isso que existem diodos com características diferentes, inclusive com uma queda de tensão menor como por exemplo o diodo germânio, que tem uma queda de 0,3V.
Como escolher um diodo?
Como falamos anteriormente o diodo dissipa um pouco de calor, então saber a potência máxima que ele suporta é importante. A potência no diodo é calculada multiplicando a queda de tensão no diodo pela corrente que está passando por ele.

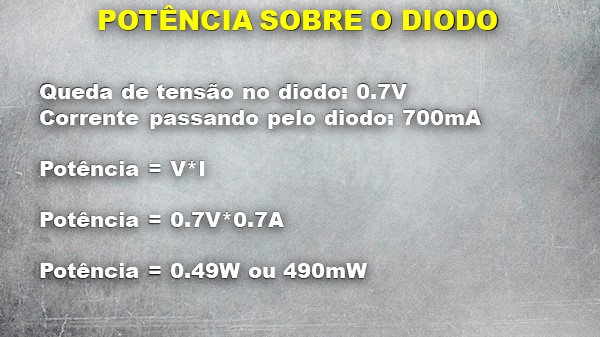

Suponha que uma corrente de 700mA esteja passando por um diodo de silício. A queda de tensão típica neste diodo é de 0.7V, logo a potência dissipada será de 0,7A multiplicado por 0,7V que é igual a 0.49W ou 490 mW.
Quando a corrente flui através de um diodo, alguma potência sempre é dissipada.
Pode não parecer muito, mas é uma potência que vai fazer o diodo esquentar e pode ser um aumento significativo dependendo do circuito. Portanto é importante saber a corrente máxima que um diodo pode suportar e isto você encontra no manual ou no datasheet do diodo.
Um ponto importante é que não adianta colocar dois diodos em paralelo para suportar mais corrente elétrica. O que vai acontecer se você fizer isto é que um dos diodos vai ser mais rápido e conduzir a corrente primeiro e vai acabar recebendo mais corrente por causa disto. A corrente não vai se dividir proporcionalmente entre os diodos como acontece com os resistores.
A velocidade de chaveamento do diodo
Uma outra característica muito importante dos diodos é a sua velocidade de chaveamento, pois cada diodo demora um tempo para “fechar e abrir a válvula” que permite a corrente fluir. Existem diodos para serem usados em baixa frequência como os que são ligados em pontes retificadoras na rede alternada, eles suportam facilmente os 50 ou 60Hz da rede elétrica. E existem diodos mais rápidos para outras aplicações, que suportam frequências muito maiores.
Tensão elétrica reversa máxima do diodo
A tensão elétrica reversa máxima é a tensão máxima em que o diodo consegue impedir a passagem de corrente elétrica. Ainda na analogia com a válvula de água, seria como a máxima pressão que a válvula consegue suportar sem deixar a água vazar.
Como testar um diodo?
Se você quer consertar algum eletrônico é importante saber como testar um diodo, e usando um multímetro dá para resolver isso. Para fazer o teste é só usar um multímetro e selecionar a escala com símbolo do diodo.
Em seguida você coloca o terminal positivo do diodo no terminal positivo do multímetro e o negativo do diodo no negativo do multímetro. Ao fazer isto você deve ouvir um bip indicando que o diodo está conduzindo neste sentido.
Agora inverta a polaridade e o bip deve parar, isto significa que o diodo está conduzindo num sentido e não está conduzindo em outro, exatamente como deve ser. Mas agora se o diodo conduzir nos dois sentidos ou não conduzir em nenhum deles, significa que ele está com defeito.
A melhor forma de aprender sobre diodos é pesquisar os datasheets de vários modelos e ver quais deles podem ser usados em cada aplicação. Existem dezenas de tipos e classificações de diodos. Além dos diodos de uso geral, os mais comuns são os LEDs, os diodos zener, os diodos de sinal, os diodos de potência, os fotodiodos, o varicap, etc.
Vamos deixar um vídeo aqui embaixo do canal Mundo da Elétrica, explicando o que é uma ponte retificadora. Vale a pena assistir!
Viu como os diodos são importantes para nosso dia a dia. Esperamos ter ajudado se tiver ficado alguma dúvida deixe nos comentários.
